Einleitung

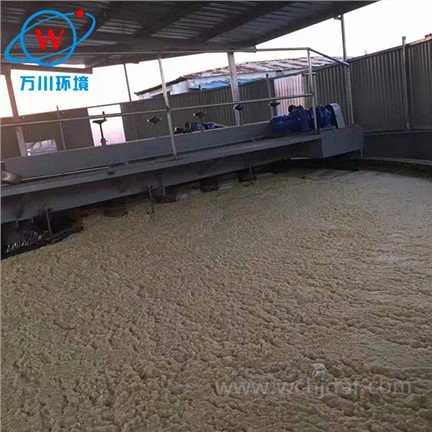

Wanchuan Environmental verwendet eine neue Art von hocheffizienten Luftflotationssystemen - Mikroblasengenerator, der herkömmliche luftbeschleunige Geräte ersetzt, um Luft in das Wasser aufzulösen, und installiert eine Reihe von geneigten Rohrgruppen im Luftflotationsbereich, darunter einen Kofferaufbau, einen Schlackenschaber und einen Spiralaustrag Die Maschinen bilden zusammen eine vollständige Luftflotationswasserreinigungsvorrichtung.
Technische Daten
| Modle | Kapazität | Volumen der gelösten Luft | Macht Kw | Dimension | DN (Düsenliste) | |||||||
| m³/h | m³/h | Rückflusspumpe | Belüfter | Skimmer | Mixer | Pooldurchmesser | D/D1 | H/H1 | iniet A) | Outlet B) | Schlammaustritt C) | |
| WQF-2 | 15 ~ 20 | ~7 | 2.2 | 1.5 | 0.75 | 1.5 | Φ2 | 3.4/2.0 | 4.2/2.5 | 100 | 100 | 100 |
| WQF-3 | 30 ~ 40 | ~13 | 5.5 | 1.5 | 0.75 | 1.5 | Φ3 | 4.8/3.0 | 4.2/2.5 | 150 | 150 | 100 |
| WQF-4 | 50 ~ 80 | ~15 | 7.5 | 1.5 | 0.75 | 1.5 | Φ4 | 5.9/4.0 | 4.2/2.5 | 200 | 200 | 100 |
| WQF-5 | 80 ~ 100 | ~30 | 11 | 2.2 | 1.1 | 2.2 | Φ5 | 6.9/5.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-6 | 100 ~ 150 | ~40 | 11 | 2.2 | 1.1 | 2.2 | Φ6 | 7.9/6.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-7 | 150 ~ 180 | ~60 | 15 | 3 | 1.1 | 2.2 | Φ7 | 8.9/7.0 | 4.2/2.5 | 350 | 350 | 150 |
| WQF-8 | 200 ~ 250 | ~70 | 22 | 4 | 1.5 | 3 | Φ8 | 9.9/8.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-9 | 250 ~ 300 | ~90 | 30 | 4 | 1.5 | 3 | Φ9 | 10.9/9.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-10 | 300 ~ 400 | ~110 | 30 | 4 | 1.5 | 3 | Φ10 | 11.9/10.0 | 4.7/3.0 | 450 | 450 | 150 |
| WQF-11 | 400 ~ 500 | ~150 | 45 | 5.5 | 2.2 | 3 | Φ11 | 12.9/11.0 | 4.7/3.0 | 450 | 450 | 200 |
| WQF-12 | 500 ~ 625 | ~200 | 45 | 5.5 | 2.2 | 4 | Φ12 | 13.9/12.0 | 5.7/4.0 | 450 | 450 | 200 |
| WQF-13 | 625 ~ 750 | ~240 | 55 | 5.5 | 2.2 | 4 | Φ13 | 14.9/13.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-14 | 800 ~ 950 | ~280 | 55 | 5.5 | 2.2 | 4 | Φ14 | 15.9/14.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-15 | 1000 ~ 1150 | ~300 | 55 | 5.5 | 2.2 | 4 | Φ15 | 16.9/15.0 | 5.7/4.0 | 600 | 600 | 200 |
| WQF-16 | 1250 ~ 1400 | ~300 | 55 | 5.5 | 2.2 | 4 | Φ16 | 17.9/16.0 | 5.7/4.0 | 700 | 700 | 200 |
| WQF-18 | 1500 ~ 1800 | ~480 | 75 | 7.5 | 3 | 4 | Φ18 | 19.9/18.0 | 5.7/4.0 | 700 | 700 | 250 |
Struktur und Arbeitsprozess
Theoretisch steht der Behandlungseffekt der Luftflotation nicht in direktem Zusammenhang mit der Verweilzeit, sondern nur mit dem Bereich der Luftflotation. Wenn der Luftflotationsbereich der Wassertiefe H auf die Wassertiefe H/ 10 reduziert wird, dann werden sowohl die Luftflotationsentfernung als auch die Verweilzeit 10-mal schrumpfen, dies ist die berühmte "Shallow Pond Theory". Der Zweck des Hinzufügens des geneigten Rohrs zur Luftflotationszone besteht darin, die Luftflotationsfläche zu vergrößern und den Reynolds-Koeffizienten stark zu reduzieren, so dass die Luftflotation im turbulenten Strömungszustand vermieden werden kann, wodurch ein guter laminarer Strömungszustand entsteht und der Effekt einer flachen Luftflotation erzielt wird.
Auf die gleiche Weise, wenn die Dichte der schwebenden Materie größer als 1 ist, wird aufgrund der Installation der geneigten Rohrgruppe der Effekt der flachen Beckensedimentation erzeugt, so dass die Sedimentation unter turbulenten Strömungsbedingungen verläuft. Schadstoffe mit einer großen Partikelgröße und einem großen spezifischen Gewicht, die nicht leicht zu schwimmen sind, werden im Schlammsammelbereich konzentriert, um den Zweck der Wasserreinigung zu erreichen.
